제품 상세 정보:
|
타이핑하세요 :: | 니들 롤러 베어링 | 보편적 수: | LM 25 UU |
---|---|---|---|
어떤 OE.: | LM 25 UU | 상품 이름: | 를 위해 |
사이즈: | 25*40*41mm | 정확성 평가 :: | P4 P5 P6 P2 |
중량: | 0.133대 킬로그램 / PC | 원산지 :: | 중국 |
하이 라이트: | LM 25 UU 리니어 베어링,P2 리니어 베어링 |

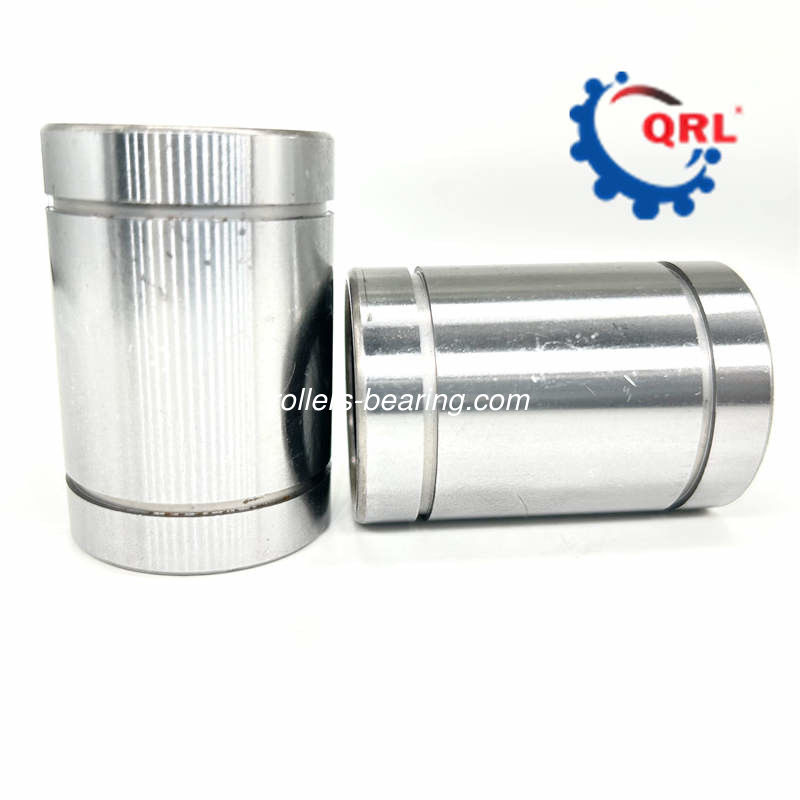

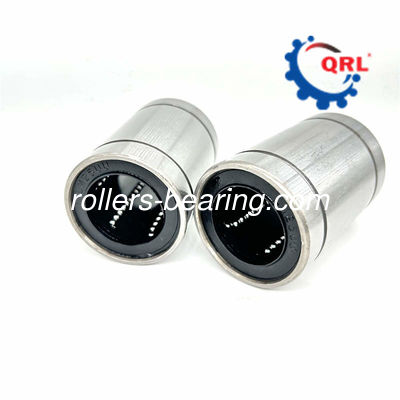

25*40*41mm 리니어 베어링을 지니는 LM 25 UU
리니어 베어링 상술
제품 사양 :
리니어 베어링 기술
직선 운동 태도 또는 리니어 슬라이드는 원 디렉션에서 자유로운 모션을 제공하도록 설계된 태도입니다. 리니어 모션 베어링의 많은 다른 유형이 있습니다. 기계 하락, 엑스 와이 테이블, 롤러 테이블과 약간의 열장 장부촉 하락과 같은 자동화된 리니어 슬라이드는 구동 메커니즘의 이동된 태도입니다.
드라운 컵 니들 롤러 베어링 이 아우터 링은 강철 시트에 의해 펀칭됩니다. 그것은 작은 부분 높이와 큰 부하 반송 용량을 가지고 있고, 경제적 대량 생산에 적합합니다.
아우터 링과 베어링 하우징 사이의 간섭 끼움은 축 고정 장치 없이 지탱하는 이런 종류의 니들 롤러에 적용됩니다. 심지어 높은 로드의 상태를 위해, 그것은 완전히 또한 베어링 기능을 유지합니다. 게다가 큰 그리스 저장 용량으로, 장기 작동을 위한 그리스를 추가하는 것은 불필요합니다.
폐쇄측 태도의 한쪽 끝이 밀봉되기 때문에, 그것은 작은 축 방향의 슬라이딩 군을 지니는 것을 가진 샤프트의 말에 적합합니다.
모델 HK, TA, TLA, 오픈-엔드 드라운 컵. 봉사자와 니들 롤러 베어링,
봉사자를 견디는 모델 BK 폐쇄측 드라운 컵 니들 롤러,
컵 니들 롤러 베어링 (인치 시리즈)을 그려 주는 모델 SCE, BA, J, JH.
리니어 베어링 수
부품번호 | D | D | L | 비 | W | 회로 | C | Co | (g)에 짓누르세요 |
LM 8 UU | 8 | 15 | 24 | 17.5 | 1.1 | 4 | 27 | 41 | 16 |
LM 10 UU | 10 | 19 | 29 | 22 | 1.3 | 4 | 38 | 56 | 30 |
LM 12 UU | 12 | 21 | 30 | 23 | 1.3 | 4 | 42 | 61 | 32 |
LM 13 UU | 13 | 23 | 32 | 23 | 1.3 | 4 | 52 | 79 | 43 |
LM 16 UU | 16 | 28 | 37 | 26.5 | 1.6 | 5 | 79 | 120 | 69 |
LM 20 UU | 20 | 32 | 42 | 30.5 | 1.6 | 5 | 88 | 140 | 87 |
LM 25 UU | 25 | 40 | 59 | 41 | 1.85 | 6 | 100 | 160 | 220 |
LM 30 UU | 30 | 45 | 64 | 44.5 | 1.85 | 6 | 160 | 280 | 250 |
LM 40 UU | 40 | 60 | 80 | 60.5 | 2.1 | 6 | 220 | 410 | 585 |
LM 50 UU | 50 | 80 | 100 | 74 | 2.6 | 6 | 390 | 810 | 1580 |
LM 60 UU | 60 | 90 | 110 | 85 | 3.15 | 6 | 480 | 1020 | 2000 |
리니어 베어링 배달
다른 응용 프로그램에 따르면, 내측 링 또는 니들 롤러 없는 태도와 케이지 성분은 선택될 수 있습니다. 이 시각에, 견고성의 벨소리와 베어링과 마찬가지인 부하 용량과 런링 성능을 보증하기 위한 베어링의 안쪽이고 외부 회전한 표면이 정확도를 기계화할 때 베어링과 일치한 저널 표면과 외피 홀 표면은 직접적으로 사용되고 샤프트 또는 하우징 홀의 궤도면의 표면 품질이 베어링 링의 레이스 웨이와 유사합니다. 이런 종류의 태도는 경하중을 지닐 수 있을 뿐입니다.
