제품 상세 정보:
|

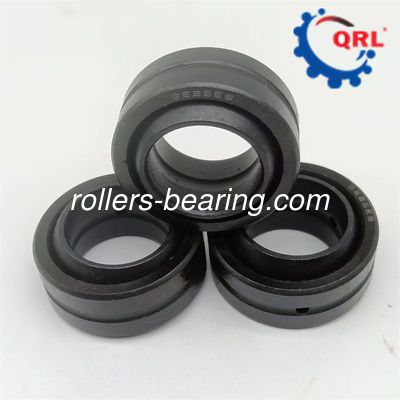

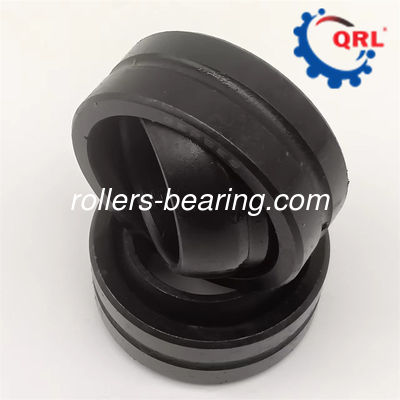

종류:: | 스페리칼 플레인 베어링 | 보편적 수: | GE25ES |
---|---|---|---|
어떤 OE.: | 25x42x20mm | 제품 이름: | 자동차를 위해 |
크기: | 25 * 32 * 30mm | 정확성 평가 :: | P4 P5 P6 P2 |
무게: | 0.113kg/개 | 원산지:: | 중국 |
하이 라이트: | GE25ES QRL 구형 평면 베어링,25x42x20mm 구형 평면 베어링 |
외부 지름 mm | 42 |
외부 지름 허용 | -0.011 |
볼 너비 mm | 20 |
공 너비 허용 | -0.12 |
경로 너비 mm | 16 |
인종 폭 허용 | -0.24 |
공 직경 mm | 35.5 |
기울기 각 | 7 ̊ |
구형 평면 설명
구형 베어링 (Spherical Bearing) 은 무거운 용량 자율 정렬 슬라이딩 베어링이다. 충격 부하에 매우 내성적이기 때문에이 제품은 느리고 무거운 부하에서 진동 부문에 가장 적합합니다.
베어링 타입 | 크기/mm | α/(°)≈ | ||||||||||||
GE...E형 | GE...ES | GE...DS | GE...C | GE...ES-2RS | d | D | B | C | d1≈ | dk1 | rmin | r1smin | 다른 것 | GE...ES-2RS형 |
GE4E | - 네 | - 네 | GE4C | - 네 | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - 네 |
GE5E | - 네 | GE5DS | GE5C | - 네 | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - 네 |
GE6E | - 네 | GE6DS | GE6C | - 네 | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - 네 |
GE8E | - 네 | GESDS | GE8C | - 네 | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - 네 |
GE10E | - 네 | GE10DS | GE10C | - 네 | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - 네 |
GE12E | - 네 | GE12DS | GE12C | - 네 | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - 네 |
- 네 | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
- 네 | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
- 네 | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
- 네 | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
- 네 | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
- 네 | GE35ES | GE35DS | - 네 | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
- 네 | GE40ES | GE40DS | - 네 | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
- 네 | GE45ES | GE45DS | - 네 | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
- 네 | GE50ES | GE50DS | - 네 | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
- 네 | GE55ES | GE55DS | - 네 | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - 네 |
- 네 | GE60ES | GE60DS | - 네 | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
- 네 | GE70ES | GE70DS | - 네 | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
- 네 | GE80ES | GE80DS | - 네 | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
- 네 | GE90ES | GE90DS | - 네 | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
- 네 | GE100ES | GE100DS | - 네 | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
- 네 | GE110ES | GE110DS | - 네 | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
- 네 | GE120ES | GE120DS | - 네 | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
- 네 | GE140ES | GE140DS | - 네 | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
- 네 | GE160ES | GE160DS | - 네 | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
- 네 | GE180ES | GE180DS | - 네 | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
- 네 | GE200ES | GE200DS | - 네 | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
구형 평면배달
다른 응용 프로그램에 따라 내부 반지 또는 바늘 롤러 및 케이지 구성 요소가없는 베어링을 선택할 수 있습니다. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, 셰프트 또는 하우징 구멍의 경주면 표면의 강도, 가공 정확도 및 표면 품질은 베어링 링의 경주선과 비슷해야합니다.이 종류의 베어링은 방사선 부하만 견딜 수 있습니다.
