제품 상세 정보:
|
| 종류:: | 스페리칼 플레인 베어링 | OE NO: | GE70ES-2RS |
|---|---|---|---|
| 제품 이름: | 산업용 기계류 | 크기: | 70x105x49.MM |
| 무게: | 1.51 키로그램/개 | 원산지:: | 중국 |
| 강조하다: | 70x105x49 MM 구형 부시 평면 베어링,GE70ES-2RS 구형 부시 평면 베어링 |
||

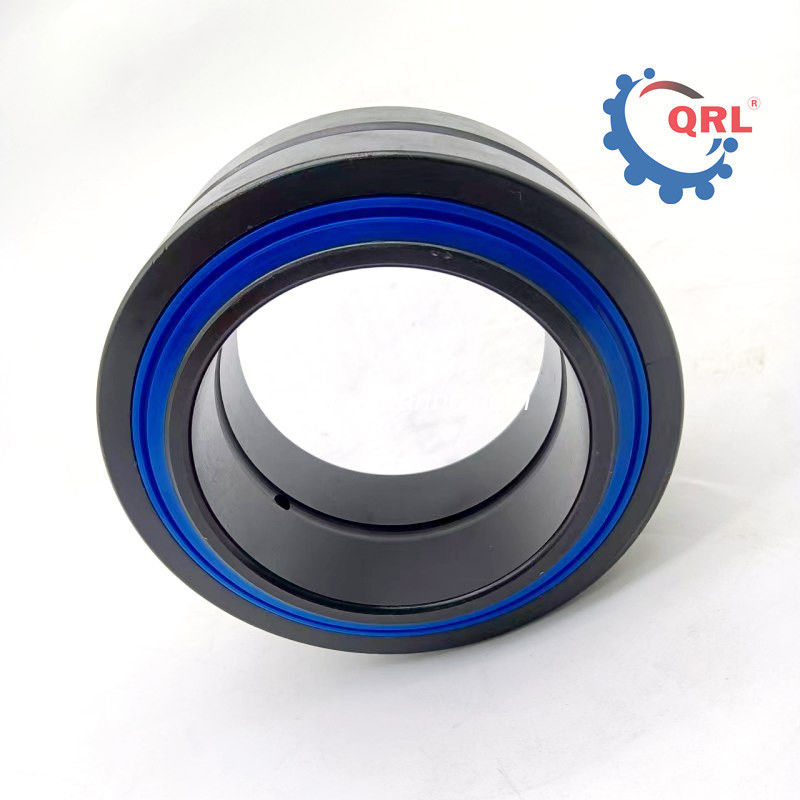

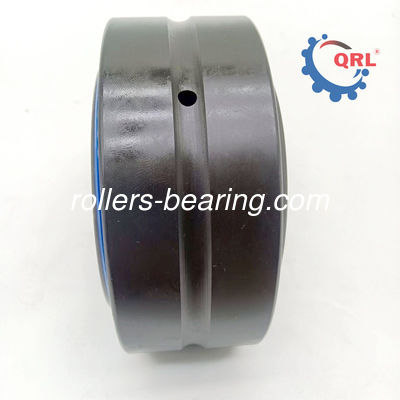

구형 평면 베어링; 70MM 도공; 40MM 하우스 너비; 105MM 외부 지름; 외부 및 내부 고리로 완료; 자기 정렬; 강철 외부 멤버; 강철 공; 2 개의 밀봉; 49MM 전체 너비;재유연성
구형 평면 설명
방사형 구형 평면 베어링은 구형의 웅덩이 모양의 외부 표면과 같은 구형이지만 웅덩이 모양의 내부 표면과 같은 외부 고리를 가진 내부 고리를 가지고 있습니다.
| 베어링 타입 | 크기/mm | α/(°)≈ | ||||||||||||
| GE...E형 | GE...ES | GE...DS | GE...C | GE...ES-2RS | d | D | B | C | d1≈ | dk1 | rmin | r1smin | 다른 것 | GE...ES-2RS형 |
| GE4E | - 네 | - 네 | GE4C | - 네 | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | - 네 |
| GE5E | - 네 | GE5DS | GE5C | - 네 | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - 네 |
| GE6E | - 네 | GE6DS | GE6C | - 네 | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | - 네 |
| GE8E | - 네 | GESDS | GE8C | - 네 | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | - 네 |
| GE10E | - 네 | GE10DS | GE10C | - 네 | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | - 네 |
| GE12E | - 네 | GE12DS | GE12C | - 네 | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | - 네 |
| - 네 | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| - 네 | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| - 네 | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| - 네 | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| - 네 | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| - 네 | GE35ES | GE35DS | - 네 | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| - 네 | GE40ES | GE40DS | - 네 | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| - 네 | GE45ES | GE45DS | - 네 | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| - 네 | GE50ES | GE50DS | - 네 | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| - 네 | GE55ES | GE55DS | - 네 | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | - 네 |
| - 네 | GE60ES | GE60DS | - 네 | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| - 네 | GE70ES | GE70DS | - 네 | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| - 네 | GE80ES | GE80DS | - 네 | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| - 네 | GE90ES | GE90DS | - 네 | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| - 네 | GE100ES | GE100DS | - 네 | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| - 네 | GE110ES | GE110DS | - 네 | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| - 네 | GE120ES | GE120DS | - 네 | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| - 네 | GE140ES | GE140DS | - 네 | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| - 네 | GE160ES | GE160DS | - 네 | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| - 네 | GE180ES | GE180DS | - 네 | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| - 네 | GE200ES | GE200DS | - 네 | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
구형 평면배달
다른 응용 프로그램에 따라 내부 반지 또는 바늘 롤러 및 케이지 구성 요소가없는 베어링을 선택할 수 있습니다. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring, 셰프트 또는 하우징 구멍의 경주 표면의 경화, 가공 정확도 및 표면 품질은 베어링 링의 경주와 비슷해야합니다.이 종류의 베어링은 방사선 부하만 견딜 수 있습니다.
